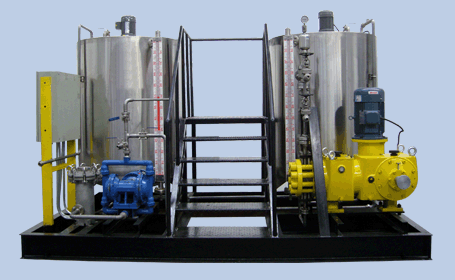

加循环水加药装置
加循环水加药装置技术设计数据
| 设计压力（Kpa） | 120 | 试验压力（Kpa） | 130 |
| 操作压力（Kpa） | 大气压力 | 保温厚度（mm） | |
| 设计温度 | 100 | 空重（kg） | 2500 |
| 介质 | 水腐蚀剂 | 操作重量（kg） | 4500 |
| 腐蚀容量(mm) | D | 试验重量(kg) | 4800 |
| 焊接系数 | 0.7 | 材料（主要散件） | 304SS |
| 射线探伤 | 局部 | 筒体厚度(mm) | 4 |
| 工作容积（m3） | 1.0 | 顶板厚度(mm) | 4 |
| 总容积（m3） | 1.1 | 底版厚度(mm) | 4 |

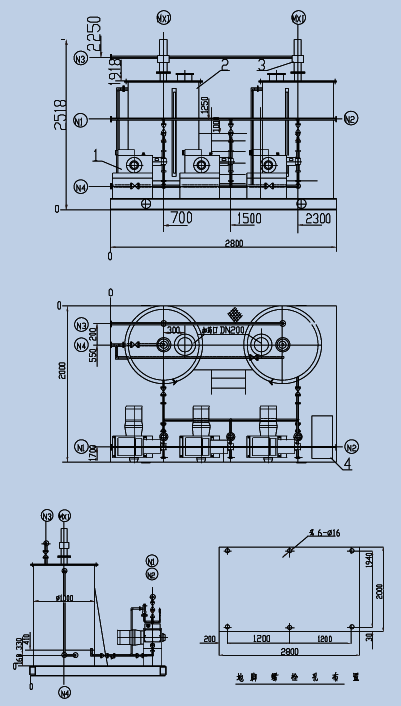

加循环水加药装置布置图

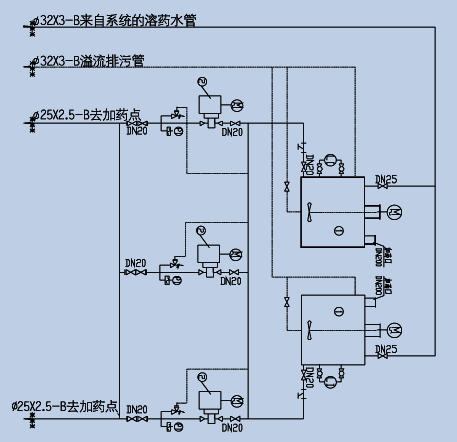

加循环水加药装置系统图
